JZQ減速機

所屬分類：泰星軟齒面圓柱齒輪減速機
名稱：JZQ減速機
點擊次數：
發布日期：2019-11-11 16:56:59
簡介：本機應用范圍及結構概況1、應用范圍及優點：本機廣泛應用于各種起重、運輸、礦山機械及其它各種機械中作減速之用。其聯動方式，可用聯軸器直接聯動，也可用三角皮帶撓性聯動。本機通用性和互換性強，維修簡單，
在線詢價

詳細介紹

本機應用范圍及結構概況1、應用范圍及優點：本機廣泛應用于各種起重、運輸、礦山機械及其它各種機械中作減速之用。其聯動方式，可用聯軸器直接聯動，也可用三角皮帶撓性聯動。本機通用性和互換性強，維修簡單，效率系數為0.94，具有起動阻力小，運動靈活等優點。本機結構型式為兩級三軸圓柱斜齒水平分割全封式。潤滑油盛于減速機之內部，在主動軸和中間軸上設有擋油板，各軸支點均用滾動軸承，其軸向間隙，可用內部調整環調整之，本機上部有一檢查蓋，下部有油標指針和排廢油用的油。

主要規格

本系列減速機按大小、速比、裝配形式分如下幾種：

1、按主動軸、被動軸中心距分八種型號：JZQ250、JZQ350、JZQ400、JZQ500、JZQ650 、JZQ750、JZQ850、JZQ1000。

2、按速比大小、每種型號又分以下九種速比。（表二）

JZQ減速機

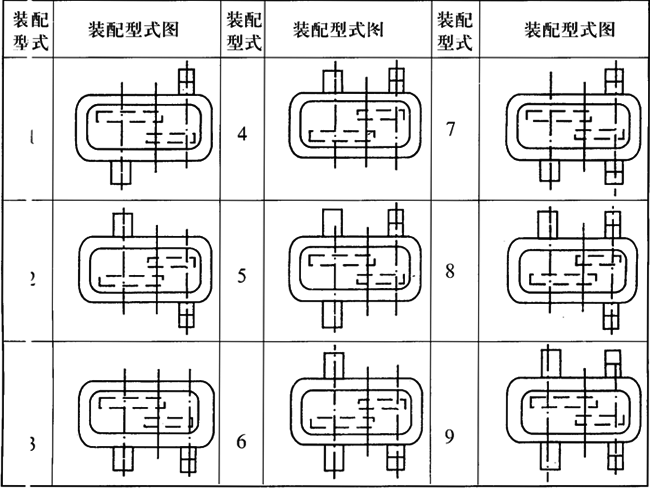

3、按主動軸和被動軸的裝配方法，又分九種裝配形式。（圖一）

JZQ減速機

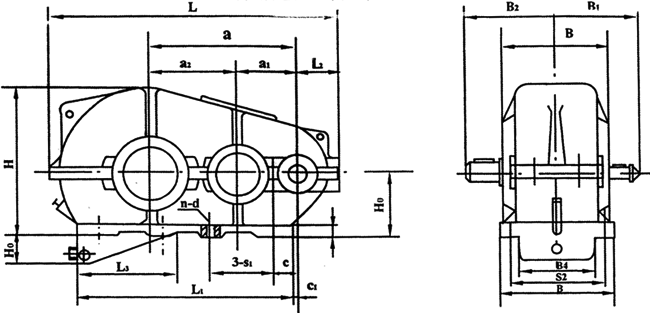

JZQ型圓柱齒輪減速機基本尺寸

JZQ減速機

型號	中心距			中心高 H0	*大外形尺寸			軸端尺寸		L1	L2	L3	B4	H1	g	安裝尺寸						*大質量 kg
	a	a1	a2		L	B	H	高速軸 B1	低速軸 B2							C	C1	孔距		孔徑 d	孔數 n
	a	a1	a2		L	B	H	高速軸 B1	低速軸 B2							C	C1	S1	S2	孔徑 d	孔數 n
JZQ250	250	100	150	160-00.5	540	230	313	200	218	345	101	-	-	-	20	60	28	235	190	17	4	100
JZQ350	350	150	200	200-00.5	730	290	440	260	248	470	132	-	-	-	25	100	40	310	250	17	4	200
JZQ400	400	150	250	250-00.5	826	310	490	270	303	490	133	-	-	-	25	110	80	370	370	17	4	250
JZQ500	500	200	300	300-00.5	986	350	587	330	323	645	148	-	-	-	25	130	80	240	310	17	6	390
JZQ650	650	250	400	320-01.5	1278	470	695	430	428	830	183	495	324	100	30	160	85	215	410	25	8	880
JZQ750	750	300	450	320-01.5	1448	510	740	450	445	1020	206	620	364	135	35	155	55	275	450	25	8	1100
JZQ850	850	350	500	400-01.5	1632	580	875	510	523	1100	236	610	418	105	38	155	75	300	520	32	8	1500
JZQ1000	1000	400	600	400-01.5	1896	660	965	550	603	1350	257	870	478	200	40	200	100	350	590	32	8	2230
